인텔 엘더레이크(소켓1700) / (인텔) Z690 / ATX (30.5x24.4cm) / 전원부: 16+1페이즈 / DDR4 / PC4-42600 (5,333MHz) / 메모리 용량: 최대 128GB / XMP / 옵테인 / VGA 연결: PCIe5.0 x16 / 그래픽 출력: HDMI , DP / PCIe 슬롯: 3개 / M.2: 4개 / SATA3: 6개 / USB 2.0: 후면 2개 / USB 3.0: 후면 4개 / USB 3.1: 후면 3개 / USB 3.2: 후면 1개 / 무선 LAN / 블루투스 / 기가비트 LAN / 2.5기가비트 LAN / UEFI / LED 라이트 / LED 헤더 / M.2 히트싱크 / TPM헤더 / AURA SYNC

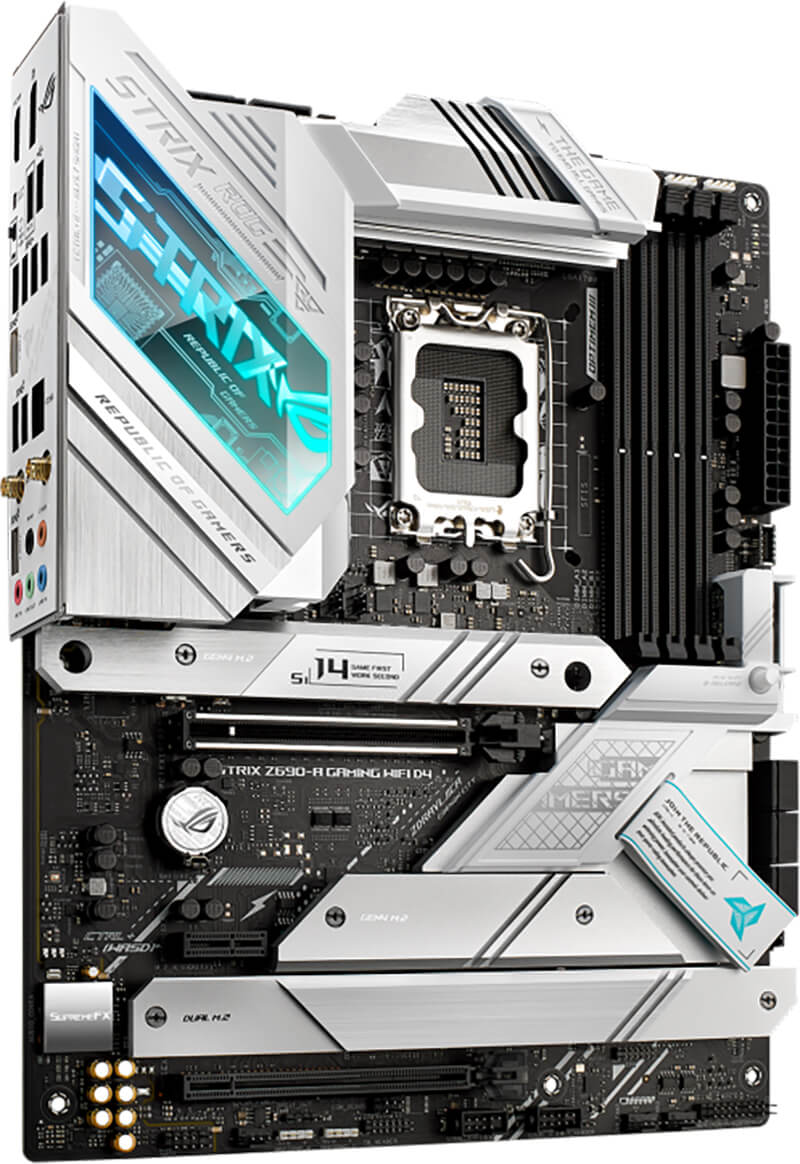

에이수스 로그 스트릭 Z690-A 게이밍 WIFI D4
ASUS ROG STRIX Z690-A GAMING WIFI D4
PCIe ® 5.0, 16+1 DrMos, 양방향 AI 소음 제거, AI 오버클러킹, AI 냉각, AI 네트워킹, WiFi 6(802.11ax), Intel ® 2.5Gb 이더넷, 4개의 M.2가 포함된 Intel ® Z690 LGA 1700 ATX 마더보드 방열판이 있는 슬롯 PCIe 4.0 NVMe ® SSD 지원, M.2 백플레이트, PCIe ® 슬롯 Q-릴리스, USB 3.2 Gen 2x2 Type-C ® , SATA 및 AURA Sync RGB 조명
- Intel ® LGA 1700 소켓: 12세대 Intel Core™, Pentium® Gold 및 Celeron® 프로세서 지원
- 최적의 전원 솔루션: 멀티 코어 프로세서를 지원하는 ProCool II 전원 커넥터, 고품질 합금 초크 및 내구성 있는 커패시터가 있는 16+1 DrMos
- 최적화된 열 설계: 높은 전도성 열 패드가 있는 통합 I/O 덮개 및 VRM 방열판, 4개의 온보드 M.2 방열판 및 M.2_1 슬롯용 M.2 백플레이트
- 고성능 네트워킹: ASUS LANGuard가 탑재된 온보드 Intel® WiFi 6(802.11ax) 및 Intel® 2.5Gb 이더넷
- 최고의 게임 연결성: HDMI ® 2.1 및 DisplayPort™ 1.4 출력, M.2 슬롯 4개, USB 3.2 Gen 2x2 Type-C ® 지원
- 지능형 제어: 설정을 단순화하고 성능을 향상시키는 ASUS 독점 AI 오버클러킹 및 양방향 AI 소음 제거
- DIY 친화적 디자인: PCIe ® 슬롯 Q-릴리스, M.2 Q-래치, ROG 재사용 가능 케이블 정리 도구, 사전 장착된 I/O 실드, BIOS FlashBack™ 버튼 및 Clr CMOS 버튼
- 타의 추종을 불허하는 개인화: RGB 헤더와 3개의 주소 지정이 가능한 Gen 2 헤더를 포함한 ASUS 독점 Aura Sync RGB 조명
- 업계 최고의 게임 오디오: DTS ® Sound Unbound 및 Sonic Studio III 와 함께 Savitech SV3H712 앰프가 포함된 ALC4080의 고음질 오디오
- 유명한 소프트웨어: 번들 AIDA64 Extreme 60일 무료 평가판 및 MemTest86이 통합된 직관적인 UEFI BIOS 대시보드
기본사양
CPU
- 12세대 엘더레이크 지원
- 소켓 1700
- 인텔 ® 터보 부스트 기술 2.0 및 인텔® 터보 부스트 맥스 기술 3.0 지원**
* CPU 지원 목록은 www.asus.com을 참조하십시오.
** Intel ® Turbo Boost Max Technology 3.0 지원은 CPU 유형에 따라 다릅니다.
칩셋
- Z690
메모리
- DIMM 4개, 최대 128GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/ 2133 비 ECC, 비 버퍼 메모리*
*실제 메모리 주파수 지원은 CPU 유형 및 DRAM 모듈에 따라 다릅니다. 자세한 내용은 www.asus.com에서 메모리 QVL(Qualified Vendors Lists)을 참조하십시오. - 듀얼 채널 메모리 아키텍처
- 인텔 ® 익스트림 메모리 프로파일(XMP) 지원
- 옵티멤 III
그래픽
- 1 x 디스플레이포트**
** DisplayPort 1.4에 명시된 대로 8K@60Hz를 지원합니다. - 1 x HDMI ® 포트***
***HDMI ® 2.1에 명시된 대로 4K@60Hz를 지원합니다 . - *그래픽 사양은 CPU 유형에 따라 다를 수 있습니다. 업데이트는 www.intel.com을 참조하십시오.
- **** VGA 해상도 지원은 프로세서 또는 그래픽 카드의 해상도에 따라 다릅니다.
확장 슬롯
- 인텔 ® 12세대 프로세서
- PCIe 5.0/4.0/3.0 x16 슬롯 1개*
* 사용자 가이드 1장 // 지원 사이트에서 PCIe 분기 테이블을 확인하십시오. - 인텔 ® Z690 칩셋**
** PCH 연결 PCIe 슬롯에서 Intel ® Optane 메모리 H 시리즈 지원 - 1 x PCIe 3.0 x16 슬롯(x4 모드 지원)*
- 1 x PCIe 3.0 x1 슬롯
스토리지
인텔 ® 12세대 프로세서(엘더레이크 )
- M.2_1 슬롯(키 M), 유형 2242/2260/2280/22110
- Intel ® 12세대 프로세서는 PCIe 4.0 x4 모드를 지원합니다.
인텔 ® Z690 칩셋
- M.2_2 슬롯(키 M), 유형 2242/2260/2280(PCIe 4.0 x4 모드 지원)
- M.2_3 슬롯(키 M), 유형 2242/2260/2280/22110(PCIe 4.0 x4 모드 지원)
- M.2_4 슬롯(키 M), 유형 2242/2260/2280(PCIe 4.0 x4 및 SATA 모드 지원)**
** M.2_4가 SATA 모드에서 작동하는 경우 SATA6G_2는 비활성화됩니다. - SATA 6Gb/s 포트 6개***
*** RAID 구성 및 광 디스크 드라이브는 SATA6G_E1-2 포트에서 지원되지 않습니다. - * Intel ® Rapid Storage Technology는 NVMe RAID 0/1/5, SATA RAID 0/1/5/10을 지원합니다.
이더넷
- 인텔® 2.5Gb 이더넷 1개
- ASUS LANGuard
무선 및 블루투스
- 인텔® Wi-Fi 6
- 2x2 Wi-Fi 6(802.11 a/b/g/n/ac/ax)
- 2.4/5GHz 주파수 대역 지원
- 블루투스 v5.2
USB
후면 USB:총 10개 포트
- 1 x USB 3.2 Gen 2x2 포트(1 x USB Type- C® )
- 3 x USB 3.2 Gen 2 포트(2 x Type-A + 1 x USB Type-C ® )
- 4 x USB 3.2 Gen 1 포트(4 x Type-A)
- 2 x USB 2.0 포트(2 x Type-A)
전면 USB:총 7포트
- 1 x USB 3.2 Gen 2x2 커넥터(USB Type-C ® 지원 )
- 1 x USB 3.2 Gen 1 헤더 지원 추가 USB 3.2 Gen 1 포트 2개
- 2개의 USB 2.0 헤더는 추가 4개의 USB 2.0 포트를 지원합니다.
오디오
ROG SupremeFX 7.1 서라운드 사운드 HD 오디오 코덱 ALC4080
- 전면 및 후면 헤드폰 출력을 위한 임피던스 감지
- 지원: 잭 감지, 멀티 스트리밍, 전면 패널 잭 재작업
- 고품질 120dB SNR 스테레오 재생 출력 및 113dB SNR 녹음 입력
- 최대 32비트/384kHz 재생 지원
오디오 기능
- SupremeFX 차폐 기술
- 사비텍 SV3H712 AMP
- 프리미엄 오디오 커패시터
- 오디오 커버
- * HDA 대역폭의 제한으로 인해 7.1 서라운드 사운드 오디오에는 32비트/192kHz가 지원되지 않습니다.
- ** 7.1 서라운드 사운드 오디오 출력을 지원하려면 전면 패널에 HD 오디오 모듈이 있는 섀시가 필요합니다.
후면 패널 I/O 포트
- 1 x USB 3.2 Gen 2x2 포트(1 x USB Type- C® )
- 3 x USB 3.2 Gen 2 포트(Type-A 2개, USB Type-C ® 1개 )
- 4 x USB 3.2 Gen 1 포트(4 x Type-A)
- 2 x USB 2.0 포트(2 x Type-A)
- 1 x 디스플레이 포트
- 1 x HDMI ® 포트
- 1 x Wi-Fi 모듈
- 1 x Intel ® 2.5Gb 이더넷 포트\
- 5 x 오디오 잭
- 1 x BIOS FlashBack ™ 버튼
- 1 x CMOS 지우기 버튼
내부 I/O 커넥터
팬 및 냉각 관련
- 1 x 4핀 CPU 팬 헤더
- 1 x 4핀 CPU OPT 팬 헤더
- 1 x 4핀 AIO 펌프 헤더
- 5 x 4핀 섀시 팬 헤더
전원 관련
- 1 x 24핀 주 전원 커넥터
- 2 x 8핀 +12V 전원 커넥터
스토리지 관련
- 4 x M.2 슬롯(키 M)
- SATA 6Gb/s 포트 6개
USB
- 1 x USB 3.2 Gen 2x2 커넥터(USB Type-C ® 지원 )
- 1 x USB 3.2 Gen 1 헤더는 2개의 USB 3.2 Gen 1 포트를 추가로 지원합니다.
- 2개의 USB 2.0 헤더는 추가 4개의 USB 2.0 포트를 지원합니다.
기타
- 3 x 주소 지정 가능한 Gen 2 헤더
- 1 x AURA RGB 헤더
- 1 x Clear CMOS 헤더
- 1 x CPU 과전압 점퍼
- 1 x 12-1 핀 전면 패널 오디오 헤더(AAFP)
- 1 x S/PDIF 출력 헤더
- 1 x SPI TPM 헤더(14-1핀)
- 섀시 침입 기능이 있는 1 x 20-3 핀 시스템 패널 헤더
- 1 x 열 센서 헤더
- 1 x Thunderbolt ™ 헤더
특수 기능
익스트림 엔진 Digi+
- 5K 블랙 메탈릭 커패시터
ASUS Q-디자인
- M.2 Q-래치
- PCIe 슬롯 Q 릴리스
- Q-DIMM
- Q-LED(CPU[빨간색], DRAM[노란색], VGA[흰색], Boot Device[노란색])
- Q 슬롯
ASUS 열 솔루션
- M.2 방열판 백플레이트
- M.2 방열판
- VRM 방열판 디자인
ASUS 이지 DIY
- BIOS FlashBack ™ 버튼
- BIOS 플래시백 ™ LED
- CMOS 지우기 버튼
- CPU 소켓 레버 프로텍터
- 프로쿨 II
- 사전 장착된 I/O 실드
- 세이프슬롯
- SafeDIMM
아우라 동기화
- AURA RGB 헤더
- 주소 지정이 가능한 Gen 2 헤더
ASUS 하이드라노드
- 1 x 12-1 핀 전면 패널 오디오 헤더(AAFP)
- 1 x 섀시 팬 지원*(CHA_FAN1P)
- * 최신 호환성 목록은 ASUS 웹사이트를 방문하십시오.
소프트웨어 기능
ROG 독점 소프트웨어
- 게임퍼스트 VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio 가상 믹서 + Sonic Suite Companion
- 소닉 레이더 III
- DTS® 사운드 언바운드
- 바이러스 백신 소프트웨어
ASUS 독점 소프트웨어
무기고 상자
- AIDA64 Extreme (60일 무료 평가판)
- 아우라 크리에이터
- AURA 동기화
- 팬 엑스퍼트 4
- 양방향 AI 노이즈 캔슬링
AI 스위트 3
- AI Overclocking으로 손쉬운 최적화
TPU
EPU
디지+ VRM
터보 앱
마이아수스
윈라
UEFI BIOS
AI 오버클러킹 가이드
ASUS 이지 DIY
- ASUS CrashFree BIOS 3
- ASUS EZ 플래시 3
- ASUS UEFI BIOS EZ 모드
플렉스키
멤테스트86
바이오스
- 256Mb 플래시 ROM, UEFI AMI BIOS
관리 용이성
- PME, PXE에 의한 WOL

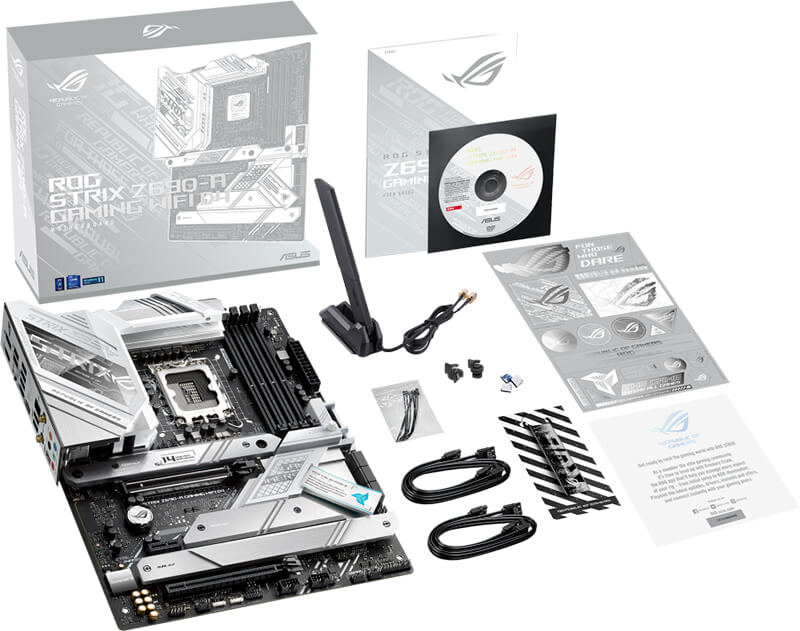

부속품
케이블
- 4 x SATA 6Gb/s 케이블
기타
- 1 x ASUS Wi-Fi 이동 안테나
- 1 x 케이블 타이 팩
- 1 x M.2 고무 패키지
- 1 x M.2 Q-래치 패키지
- 1 x ROG 키 체인
- 1 x ROG Strix 스티커
- 1 x ROG Strix 감사 카드
설치 미디어
- 1 x 지원 DVD
메뉴얼
- 1 x 사용자 가이드
폼 팩터
- ATX
- 30.5cm x 24.4cm
드라이버 다운로드
https://rog.asus.com/motherboards/rog-strix/rog-strix-z690-a-gaming-wifi-d4-model/helpdesk_download
ROG STRIX Z690-A GAMING WIFI D4 | ROG Strix | Gaming Motherboards｜ROG - Republic of Gamers｜ROG Global
rog.asus.com
바이오스와 펌웨어 다운로드
https://rog.asus.com/motherboards/rog-strix/rog-strix-z690-a-gaming-wifi-d4-model/helpdesk_bios
ROG STRIX Z690-A GAMING WIFI D4 | ROG Strix | Gaming Motherboards｜ROG - Republic of Gamers｜ROG Global
rog.asus.com
BIOS
Version 0707
- 2021/11/17
- 12.05 MBytes
- ASUS ROG STRIX Z690-A GAMING WIFI D4 BIOS 0707
- 1. Improve system performance
- 2. Update Intel ME firmware v16.0.15.1545
- Before running the USB BIOS Flashback tool, please rename the BIOS file (SZ690AD4.CAP) using BIOSRenamer."
- https://dlcdnets.asus.com/pub/ASUS/mb/BIOS/ROG-STRIX-Z690-A-GAMING-WIFI-D4-ASUS-0707.ZIP
Version 0605
- 2021/11/05
- 11.99 MBytes
- ASUS ROG STRIX Z690-A GAMING WIFI D4 BIOS 0605
- Improve system stability and performance.
- https://dlcdnets.asus.com/pub/ASUS/mb/BIOS/ROG-STRIX-Z690-A-GAMING-WIFI-D4-ASUS-0605.ZIP
Version 0223
- 2021/11/03
- 11.76 MBytes
- ASUS ROG STRIX Z690-A GAMING WIFI D4 BIOS 0223
- FIRST RELEASE
- https://dlcdnets.asus.com/pub/ASUS/mb/BIOS/ROG-STRIX-Z690-A-GAMING-WIFI-D4-ASUS-0223.ZIP
Firmware
- Version 006
- 2021/11/17
- 2.96 MBytes
- USB PD controller FW update
- https://dlcdnets.asus.com/pub/ASUS/mb/LGA1700/ROG_STRIX_Z690-A_GAMING_WIFI_D4/ROG_STRIX_Z690-A_GAMING_WIFI_D4_PD_FW_Update_Tool_V006.zip
매뉴얼
- Version E19493
-
2021/10/28 update
-
7.32 MBytes
-
ASUS ROG STRIX Z690-A GAMING WIFI D4 User’s Manual ( English Edition )
- Version Q18936
-
2021/10/26 update
-
1.38 MBytes
-
ASUS ROG STRIX Z690-A GAMING WIFI D4 Quick Start Guide ( Multiple Languages )
제품공식 홈페이지
https://rog.asus.com/motherboards/rog-strix/rog-strix-z690-a-gaming-wifi-d4-model/
ROG STRIX Z690-A GAMING WIFI D4 | ROG Strix | Gaming Motherboards｜ROG - Republic of Gamers｜ROG Global
rog.asus.com
